归类小课堂︱风力发电机IGBT模块驱动电路板

果子

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。简单来说IGBT是一个大功率大电流高耐压电压驱动的半导体器件，在电子电路中它就像一个开关。这类产品在大型电气设备中适用广泛，是我们报关工作中经常会碰到的归类难题。

商品中文名称
风力发电机变频器用整流侧IGBT组件、风力发电机变频器用逆变侧IGBT组件、风力发电机变频器用IGBT模块、风力发电机变频器用IGBT模块驱动电路板。



组成结构

风力发电机变频器用IGBT模块通常由数个可控硅模块（晶闸管）和一块适配电路板（适配板）组装在一起构成。其中适配电路板通常由二极管、电阻器、电路连接插口等多种分立的电子元器件焊接在一块印刷电路板上构成，其功能是与IGBT模块驱动电路板进行连接。

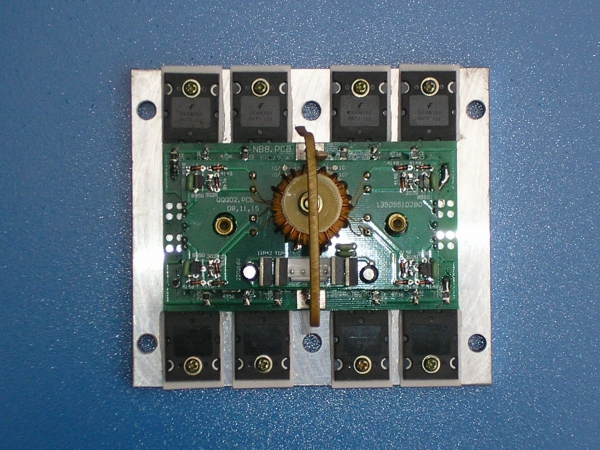

风力发电机变频器用IGBT模块通常驱动电路板通常由集成电路、晶体管、电容器、电感器、电路连接插口等多种分立的电子元器件焊接在一块印刷电路板上构成，并可安装有光纤接口或金属外壳。

风力发电机变频器用整流侧IGBT组件和风力发电机变频器用逆变侧IGBT组件的组成结构非常相似，都是由IGBT模块驱动电路板、数个风力发电机变频器用IGBT模块、保护电路、散热器、电解电容器等部件组装在一起。

风力发电机变频器用整流侧IGBT组件和逆变侧IGBT组件的直接母体设备均为风力发电机变频器。风力发电机变频器用IGBT模块和IGBT模块驱动电路板的直接母体设备则为风力发电机变频器用整流侧IGBT组件或逆变侧IGBT组件。

相关知识

风力发电机变频器和风力发电机均为风力发电机组的组成部分。在风力发电机组中，风力发电机变频器连接在风力发电机和电网之间，风力发电机输出的交流电经风力发电机变频器整流和逆变后输入电网。风力发电机输出的交流电是不稳定的，不符合电网要求（具体来说：风力发电机输出的交流电的幅值、频率等参数与电网中交流电的幅值、频率等参数不一致），故不能直接输入电网。风力发电机变频器的主要功能是将风力发电机输出的变流电先整流成直流电，再逆变成幅值、频率等参数符合电网要求的交流电，并输入电网。简单说，风力发电机变频器的主要功能是通过整流——逆变的过程，使风力发电机组输出的交流电符合电网的要求，能够输入电网。

功能用途

风力发电机变频器用整流侧IGBT组件和逆变侧IGBT组件分别是风力发电机变频器中用于实现整流和逆变功能的组件，两者的功能分别为将风力发电机输出的交流电整流成直流电和将直流电逆变成交流电。风力发电机变频器用IGBT模块是构成风力发电机变频器用整流侧IGBT组件和逆变侧IGBT组件的基本单元，是风力发电机变频器实现整流和逆变功能的基本单元。风力发电机变频器用IGBT模块驱动电路板的功能为：根据风力发电机变频器的主控制器发出的指令（可以是电信号或光信号）向风力发电机用变频器的整流侧或逆变侧的IGBT组件中的IGBT模块发出驱动信号，使IGBT模块开始工作，从而实现整流或逆变功能。

归类争议

在报关实际业务操作中，申报品名五花八门。风力发电机变流器用整流/逆变侧IGBT组件申报为：风力发电变频器用半导体模块、风力发电变频器用IGBT模块、IGBT模块、可控硅模块等；风力发电机变频器用IGBT模块申报为：集成电路、集成电路板、IGBT模块、可控硅模块、风力发电变频器用半导体模块等；风力发电机变频器用IGBT模块驱动电路板申报为：集成电路、集成电路板、触发器、触发板、IGBT模块驱动板、IGBT驱动板、印刷电路板、IGBT驱动电路等。

在申报这些产品时，常见的归类差错有：
1、将风力发电机变频器用整流侧IGBT组件和逆变侧IGBT组件及两者的组合体、以及风力发电机变频器用IGBT模块错误地按具有变流功能的半导体模块归入税则号列8504.4091。

2、将风力发电机变频器用IGBT模块和IGBT模块驱动电路板错误地按照集成电路归入品目85.42项下，特别是按照用作控制器或处理器的集成电路归入税则号列8542.3100；或将风力发电机变频器用IGBT模块和IGBT模块驱动电路板错误地按照印刷电路板归入品目85.34项下。

3、将风力发电机变频器用IGBT模块驱动电路板按照《税则》第八十五章其他品目未列名的具有独立功能的电气装置归入税则号列8543.7099。

正确的归类分析：
风力发电机变频器用IGBT模块及IGBT模块驱动电路板与品目85.42项下的集成电路及品目85.34项下的印刷电路板的主要区别：
1、组成结构不同。从组成结构来说，风力发电机变频器用IGBT模块和IGBT模块驱动电路板均具有“由多种、多个分立的电子元器件安装在一块印刷电路板上构成”这一结构特征。而品目85.42项下的集成电路是一个不可分割的整体（不论是单片集成电路、混合集成电路，还是由两个或多个相互连接的单片集成电路不可分割地组合在一片或多片绝缘基片上构成）。该品目项下的商品不能包括分立的电子元器件，更不能是由多个分立的电子元器件安装在印刷电路板上构成的商品。而品目85.34项下的印刷电路板是没有安装任何电子元件的印刷电路板，即归入品目85.34项下的印刷电路板只能包含印刷元件和溅射元件，不能安装或焊接任何电子元器件。该品目项下的商品也不能是由多个分立的电子元器件安装在印刷电路板上构成的商品。
2、功能不同。风力发电机变频器用IGBT模块的功能是整流和逆变。IGBT模块驱动电路板的功能是根据风力发电机变频器的主控制器发出的指令向整流侧或逆变侧的IGBT组件中的IGBT模块发出驱动信号，使IGBT模块开始工作。以目前的科技发展水平来说，品目85.42项下的集成电路及品目85.34项下的印刷电路板尚无此类功能。
