@果子
5 V' H2 s. B7 x0 [1 j7 K1 Z铁路货车上有很多用作保护作用的磨耗板，有些是平板，有些有造型。平板一般都是冲剪后（长宽一般在360mm以内，厚度一般在3~12mm）再热处理调质（降低硬度（软化））；有造型一般都是冲剪后（厚度一般在5mm以内）再经过锻压成型，最后也需调质（降低硬度（软化））。5 [; w& {7 A j3 p4 ?; u# v: f' }1 e
下面这个东西（导框顶面磨耗板）的归类思路能给个提示吗？是进73章，还是72章？或者有专门的造型的可以放8607的零件？* y$ r/ F, t! l( U) \! |

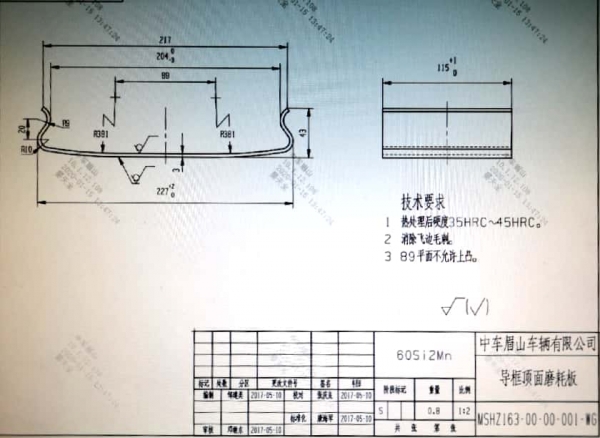

图纸

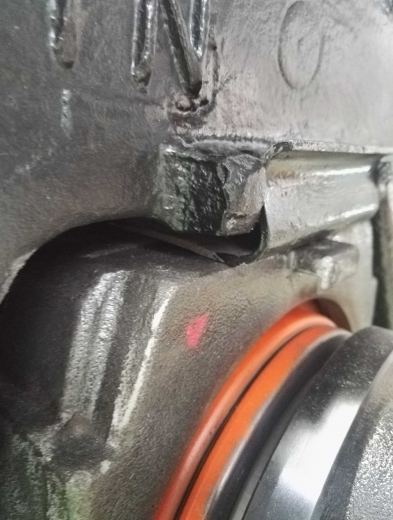

正常安装的情况

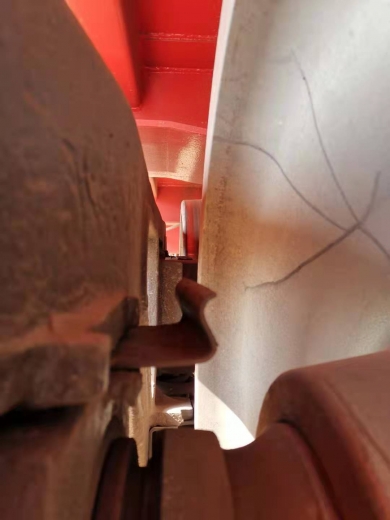

断裂后脱出的情况
; {9 L4 l$ Y, q m
由于手头没有实物照片，而且物品本事也很简单，就以上面三张图来示意一下，分别是产品图纸、正常安装位、断裂后脱出情况，三张图。0 y$ u$ T# l% z- |2 X8 z% B

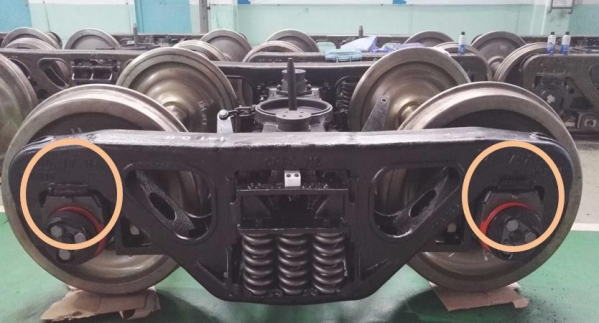

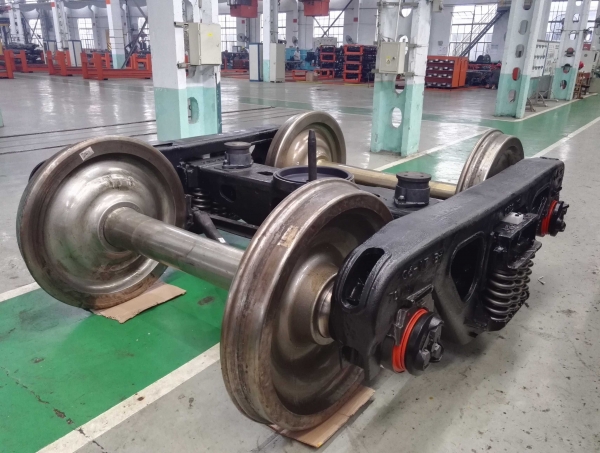

产品为弹簧钢(60Si2Mn)，平板加热后冲压成型，在经过热处理调质，使硬度在35HRC～45HRC。产品安装在承载鞍和侧架之间（车轮和侧架之间），完整转向架图片和具体安装位置见下图。
; e4 C+ e5 _2 h1 E* t( z5 ^
1 y) N; ^" E0 V6 N5 S' T; k5 t制造工艺参见PDF文件
磨耗板的成形工艺与模具设计 优化.pdf
