预归类案例:触摸液晶屏显示器人机界面归类解析

[复制链接]
发表于 2016-2-20 02:51:40 | 显示全部楼层 |阅读模式

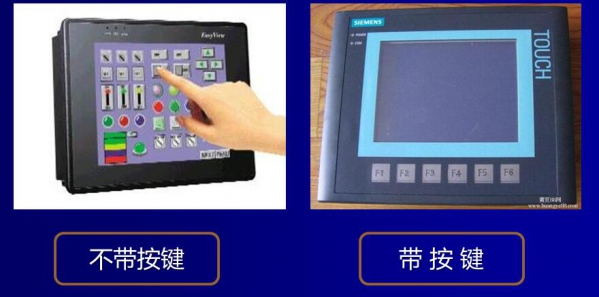

“人机界面” 实际上是一种不规范的行业俗称。英文名称:Human Machine Interface,简称HMI。人机界面通常为扁长方体形的盒状电子产品,由外壳,显示屏(可以是不具有触摸功能的‘显示屏,也可以是触摸屏↑↑上图)、按键(带有触摸屏的人机界面可以不带有按键↑上图)、通信接口、主板等部件构成,并带有各类通信接口,例如九针通信口、USB接口、网线接口等。 在机壳内还带有主板,主板系由CPU芯片、存储器(例如,快闪可擦写存储器、SDRAM存储器等)、集成电路、二极管、晶体管、电容器、电阻器、电感器等电子元器件焊接在印刷电路板上构成。此外,有些人机界面还可以插人CF存储卡。人机界面内部通常安装有图形化的操作系统。


某公司分两次进口不具有数控功能的人机界面,其中一次报关员按照税则号列8471.6090归类,优惠关税税率为0%;而另外一次报关员则按照税则号列8531.2000归类,优惠关税税率为0%。在第三次申报时,海关怀疑该报关员申报有误,遂下达布控指令,经过海关查验后确认,该商品实际申报税号所对应的优惠关税税率应为8.4%,企业涉嫌两次偷逃海关税款。最后对该企业给予了补征税款、处以罚款的行政处罚措施。


下面,我们就来讲讲这个人机界面吧。

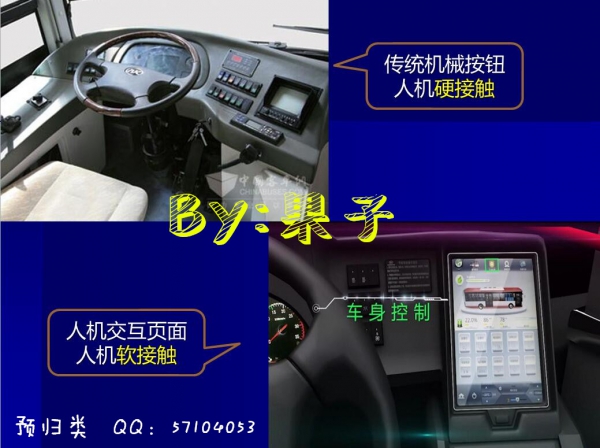

人机界面是指人和机器在信息交换和功能上接触或互相影响的领域所说人机结合面。信息交换、功能接触或互相影响,指人和机器的硬接触 和软触,此结合面不仅包括点线面的直接接触,还包括远距离的信息传递与控制的作用空间。凡参与人机信息交流的领域都存在着人机界面。大量运用在工业与商业上,简单的区分为“输入”(Input)与“输出”(Output)两种,输入指的是由人来进行机械或设备的操作,如把手、开关、门、指令(命令)的下达或保养维护等,而输出指的是由机械或设备发出来的通知,如故障、警告、操作说明提示等,好的人机接口会帮助使用者更简单、更正确、更迅速的操作机械,也能使机械发挥最大的效能并延长使用寿命。



其实,通俗地讲,人机交互页面也是基于CPU、内存、主板等控制装置的,跟我们的计算机很类似。但是与计算机不同的地方是:一、计算机可根据需要在上面进行编程,并且应用这些程序,而人机交互页面只能适用事先预置的程序;二、计算机操作系统的按钮只能基于软件层面的控制,无法控制硬件,而人机交互页面是通过虚拟按钮→数控装置→控制硬件的运行。

同是人机界面,也分为带有数控装置和不带数控装置两种:

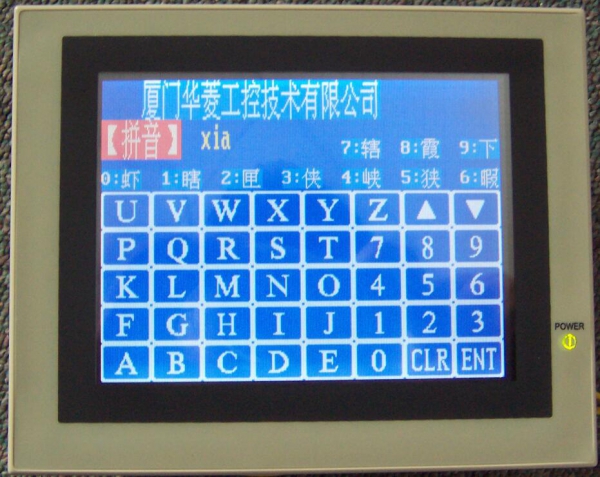

1、不具有数控功能的人机界面。此类人机界面不具备数控装置的功能,只能作用可编程控制器PLC的专用输入输出界面。 (如下图)

2、具有数控功能的人机界面。此类商品实际是将 “数控装置” 或 “可编程控制器PLC” 的功能集成到人机界面中制成的一体化控制面板(如上图)。该商品具备数控装置的功能,故既可以用作可编程控制器PLC的专用输入输出界面,也可以作为数控装置使用。

这两种人机界面可广泛应用于各类机电设备,例如:加工机床、注塑机、印刷机械、包装机、DCS系统等。不具有数控功能的人机界面的功能是用作可编程控制器PLC或某些自动控制仪器(例如,温控器等)专用的输入输出界面。具体工作时,人机界面与可编程控制器PLC或自动控制仪器通过通信电缆相连接,可编程控制器PLC或自动控制仪器的各项状态信息、参数及报警信息可以显示在人机界面的屏幕上,用户可以通过人机界面的触摸屏或按键将各项工作参数或控制信息输入可编程控制器PLC或自动控制仪器中。



归类时,我们应当考虑它们的主要用途,是用于控制电气设备(无论是否可编程),则应依据控制的特征归入品目85.37,依据是:

品目:85.37

本品目还包括:
一、装有自动数据处理机的数字控制板,一般用于控制机床。
二、控制设备用的程序控制板,根据其操纵方式而有所不同。这类货品一般用于家用电气设备,例如,用于洗衣机或洗碟机。
三、“可编程序控制器”,为数字式装置。这种装置使用可编程序存储器,用于存储逻辑、顺序、计时、计数及数值运算等特定功能的执行指令,通过数字式或模拟式输入/输出组件控制各种机器。
本品目不包括品目90.32的自动控制设备。


那么,在品目85.37中:不具有数控功能的人机界面应按照 “用于电压小于1000伏电路的其他电力控制或分配装置” 归入税则号列8537.1090。但是,具有数控功能的人机界面则应按照其他数控装置归入税则号列8537.1019。


我们再看这两者的区别:

1、不具有数控功能的人机界面与数控装置或可编程控制器PLC在功能上的主要区别为:

后者具备数控功能。即,用户可以为后者编制程序(代码或指令序列,简称用户程序),后者会在工作中自动读取用户程序,并对用户程序中的指令逐条进行译码,并按照用户程序中每条指令的要求执行相应的逻辑运算或算数运算,并根据运算结果向外部相应的设备或部件(例如,伺服驱动器等)输出控制指令,从而控制外部设备或部件运行。 而前者则只能用作可编程控制器PLC或某些自动控制仪器专用的输入输出界面,而不具备上述的数控功能。

特别地,“不具有数控功能的人机界面”与“具有数控功能的人机界面”的外形和硬件结构非常相似,是否具备上述的数控功能则是区分二者的重要依据。

2、人机界面(特别是带有触摸屏的人机界面)与触摸屏监视器的外形非常相似,两者的主要区别在于功能和工作时所连接的设备不同:人机界面属于工业控制设备,是可编程控制器PLC或某些自动控制仪器专用的输入输出界面,其工作时需要通过电缆与可编程控制器PLC或自动控制仪器相连接;触摸屏式监视器则是自控数据处理设备(例如,大、中、小、微型计算机等)的输入输出界面,该商品工作时会通过电缆与自控数据处理设备相连接。

触摸屏式监视器是自动数据处理设备专用的一种输入输出部件。该商品除可用作自动数据处理设备的监视器外,还可用作自动数据处理设备的输入部件。用户可以通过点击该商品的触摸屏来替代鼠标向自动数据处理设备输入信息。触摸屏式监视器应归入税则号列8471.6090。

特别提示:

品目85.37不包括品目90.32的自动控制设备。 虽然都是控制设备,但是最主要的区别是:

品目85.37的控制装置中,控制装置与不被控制设备之间只有单项的控制作用而没有信息反馈功能,属于开环控制。这种控制的信息为单向传递,结构简单,通常情况下也不带传感器,即便有传感器也没有信息反馈功能。

品目90.32的控制装置中,控制装置与被控制设备之间具有信息的反馈功能,能够自动纠偏,属于闭环控制。这种控制结构复杂,因为可将某一控制的因素调到并保持在一个设定值上,所以必须有传感器。



~~~~~~~~~~~~~~~~~~~~~~~~~

中国参加人数最多的预归类培训班,与464名学员和85.6%通过率共同进步,就在>>这里

外贸精英网提供北京海关预归类、深圳海关预归类和黄埔海关预归类服务,拥有预归类资质,出具归类意见书,
详情请致电15811225598或QQ57104053咨询
