终端电阻的归类讨论

cicifox

上周做单据的时候发现客户一颗物料的归类貌似有问题。

详情如下：

中文名：电阻插座   英文名：receptacle

客户归类：85366900

很明显，客户是将其当作电器连接用的插座归类的。但当我看到图片与图纸时感觉这个料件没那么简单，详情见图一

再次与客户沟通后明白，这个物料是装于CAN总线中消除信号反射的。详细来说，电信号在CAN总线中传递时，如果遇到接头阻抗不一致的情况，就会发生反射。这类似于光在两种不同介质中的传播，当光从一种介质进入另一种介质时，一部分光线折射，另一部分被后者反射，电信号也是如此。当在总线两端接入该物料时，不一致的阻抗被补平，信号反射的现象也就不存在了。

那么该物料明显不能作为插座来归类了。通过查询相关资料，发现其真实名称应该叫 终端电阻，使用时成对安装在CAN总线两端，用于削平阻抗，明显具备电阻特征。那么是否应按电阻归类呢？

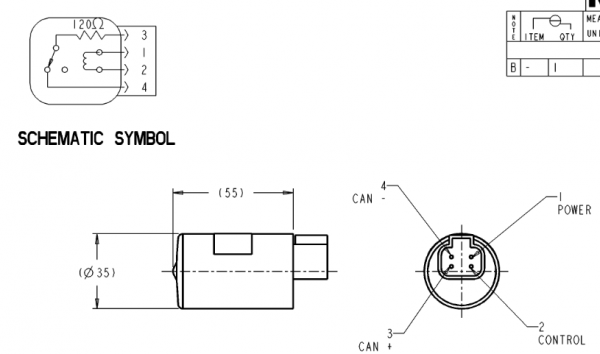

通过查询图纸发现， 终端电阻由一个120欧电阻和一个线圈包在壳体内构成，壳体有4个端口，详情见图三：

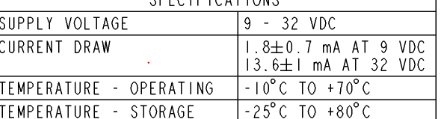

3、4端口串联一个120欧的电阻，用于连接CAN总线，1、2端口串联一个线圈接电源与控制电路。 一开始我将1、2串接的元件当成了电感器，因此很不理解这个电感器在其中扮演着什么角色，直到我看到图纸下面的注释（图四）。

第一行写明 供电电压是9-32v的直流电，才恍然大悟这个线圈并非电感器而是一个电磁线圈，它起到一个继电器的作用（图二）：

如图二所示，当1、2端接直流电时，电磁线圈接通，根据电磁感应原理产生磁性吸引左侧衔铁右移，从而使得3、4端电阻电路断开，CAN总线补偿电阻为0；当1、2端电流断开，衔铁弹回，3、4 电阻又重新接通。该商品用于在需要时改变电路中的电阻值从而消除信号反射，其功能符合税则注释中变阻器的定义：为一种可变电阻器，装有一个滑动接触器或其他装置，能随意改变电路中的电阻值。

因此，个人认为这个终端电阻应作为可变电阻归入税则号列85334000
