工作中碰到的一个设备。

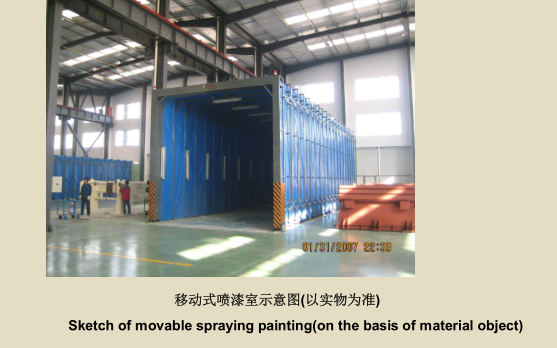

移动干式喷漆室主要用于泵、阀门系列产品的表面喷漆工作。
移动干式喷漆室改建目的是提高工件涂装质量,缩短工件涂装作业生产周期,改善工 人劳动环境、废气治理达到国家排放标准。
设备采用端部负压抽风结构;过喷漆雾采用干式文氏纸板过滤器过滤吸附处理方式,废气治理采用活性碳吸附后达标排放:工件喷涂方式选择考虑到工人作业轻松自如,操作方便,采用工件静止喷涂作业,能使工件喷漆全面彻底,无死角。
1)、 喷漆时的工作原理
移动式喷漆室采用干式二级迷宫式挡漆装置和进口过滤材料相结合的漆雾过滤方式,漆雾过滤效率干式二级迷宫式挡漆装置和进口过滤材料相结合的漆雾过滤方式,漆雾过滤效率≥96%。喷漆时:喷涂操作区断面以平均喷漆时:喷涂操作区断面以平均 0.5m/s 风速沿工件表面向端部流动,在工件表面形成高速气流,
根据流体力学原理,气流越快的区域压强越小,由于工件表面速度很快,所以压强较小,经过雾化的油漆会迅速贴向压强小的,由于压强差的存在,漆雾反弹很少,过喷漆雾不会飞溅,也不会在操作者呼吸风速沿工件表面向端部流动,在工件表面形成高速气流,根据流体力学原理,气流越快的区域压强越小,由于工件表面速度很快,所以压强较小,经过雾化的油漆会迅速贴向压强小的,由于压强差的存在,漆雾反弹很少,过喷漆雾不会飞溅,也不会在操作者呼吸带停留,从而显著改善了工人操作时的劳动卫生条件。

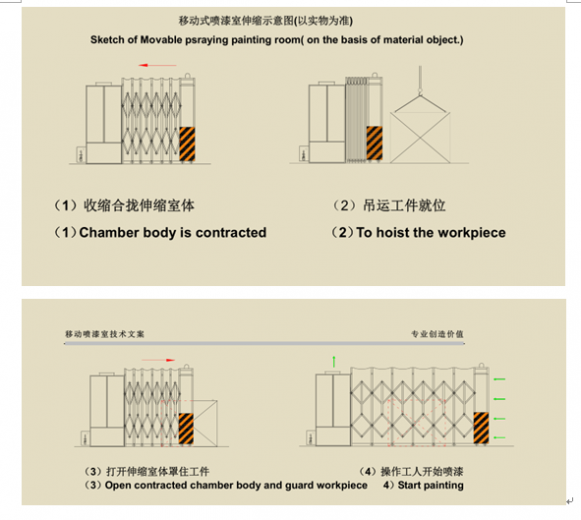

2)自动伸缩移动室工作原理:

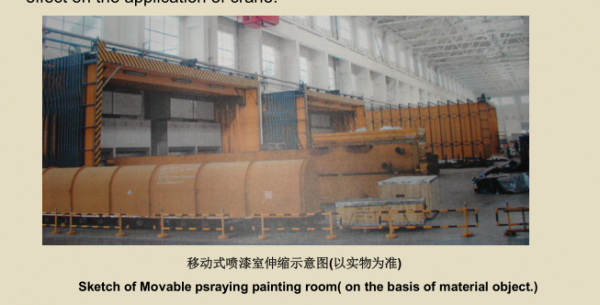

自动伸缩移动室是为节省车间工作区的综合利用而专门设计的,其工作原理是:产品喷漆前启动控制按扭自动收缩合拢移动室体,让出工作场地,用车间行车吊装需要喷漆的产品到位,启动控制按扭自动打开移动室体罩住工件,操作工人开始喷漆。平时无需喷漆时收缩合拢移动室体,让出工作区域,节省了车间工作区;且不影响车间行车的使用.。
|
