“主动光缆”的归类 by 吴瑕

[复制链接]
发表于 2014-8-6 16:18:03 | 显示全部楼层 |阅读模式
归类小助手
作者注本文为原创,如需转载,请注明出处——“归类小助手”(findhscode),谢谢!另外,如欲第一时间了解更新内容,请关注“归类小助手”(findhscode吴瑕
说到“光缆”的归类,相信只要对《协调制度》略有研究的朋友都会脱口而出——依据“纤芯”是否“每根被覆”分别归入品目85.44或品目90.01(详见臧大法师的“光纤、光导纤维束和光缆的归类差异”一文,解释的相当清楚明白)。

    不过,科技在进步,“光缆”类商品的发展也是日新月异。上个礼拜,狸叔就发现一款名为“Thunderbolt™主动光缆”的商品。个人感觉比较有趣,故摘抄部分商品描述如下:

    “光缆,由多根光纤构成且每根光纤均被覆,专用于含Thunderbolt雷电接口的电脑。一端连接电脑的Thunderbolt雷电接口,一端连接含Thunderbolt雷电接口的其他设备(如摄像机等)。使用本品是为了提供数据能够在光缆上用更高的速度传输”(图1)。

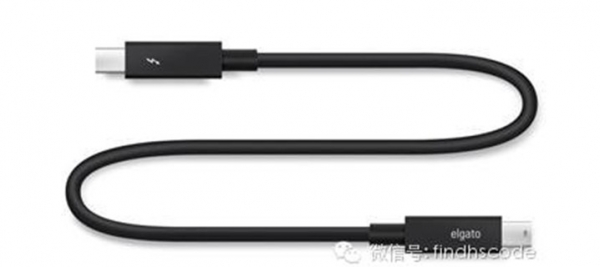

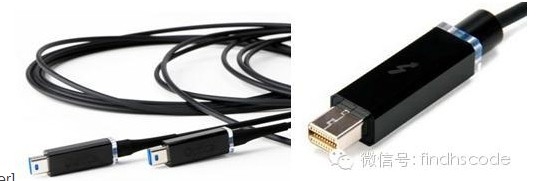

图 1    带Thunderbolt(雷电)接口的“主动光缆”

相信许多朋友在看到“光缆,由多根光纤构成且每根光纤均被覆”的描述时,心里就已经认定是品目85.44的商品了。但是,事实是否如此呢?让我们来分析一下:

所谓“Thunderbolt(雷电)接口”是一项I/O传输技术,拥有双向10Gbps(即数据传输速率高达每秒10G)处理能力的两个信道。理论数据传输速度比USB 2.0接口快20倍,比FireWire(火线)接口快12倍。而专门用于 Thunderbolt(雷电)接口的数据传输用连接线即“Thunderbolt™主动光缆”。

其实“主动光缆”(Active Optical Cable,也称有源线缆)只是一个统称,是相对传统的“被动线缆”(passive cable,也称无源线缆)而言的一种新型数据传输连接线。

随着高密度、高带宽应用越来越多,传统“被动线缆”(无源线缆)的传输速率显得捉襟见肘。为保证数据传输的稳定性及应用的灵活性,迫切需要一种新型数据传输连接线来作为高性能计算和数据中心的主要传输媒质,在这种情况之下“主动光缆”(有源光缆)类产品应运而生。

与传统的“被动线缆”(图 2)相比,其最大的特征就是“主动光缆”的两端都会集成用来校准数据传输过程中的信号衰减以及性能分散的微型芯片。这样,在高带宽数据传输中(数据传输率在5Gbps以上的场合下)就能大大提升信噪比。

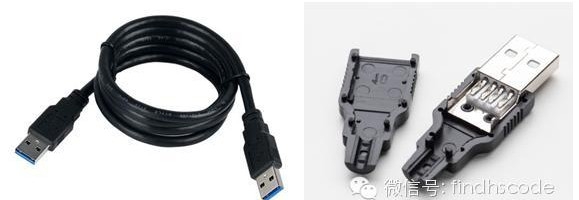

图 2 USB2.0数据线(典型的传统“被动线缆”)

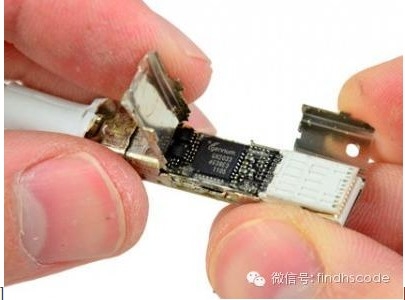

以本文所提到的Thunderbolt(雷电)接口专用“主动光缆”为例,其两端接头上均安装有一颗Gennum公司生产的GN2033型“雷电”收发芯片(包括GN2033型收发芯片在内总共有6颗)(图 3)。


图 2 GennumGN2033 的“雷电”收发芯片

这款型号为GN2033的芯片是一颗微型、低功耗的收发芯片,专门用于集成到“Thunderbolt™主动光缆”的接头中。可以提供两倍于目前传统铜芯线传输速度(即双向10Gbs)。并且,GN2033芯片还具有复杂的信号增强功能以及确保高速数据传输不会出现错误的侦测功能。

那么,上述“Thunderbolt™主动光缆”应该如何归类呢?

首先,依据品目85.44的注释条文:

“本品目还包括光缆。光缆由单根被覆光纤组成,不论是否装有电导体或接头”

似乎带有“接头”的“光缆”一律应归入品目85.44项下。

但是,与传统的“被动线缆”不同,“Thunderbolt™主动光缆”的两端接头中集成了多模光纤光缆和光收发、控制芯片和模组。并且,“Thunderbolt™主动光缆”两端的光收发器提供光电转换以及光传输功能,将电信号转换成光信号或者将光信号转换成电信号。

那么,依据品目84.71的注释条文:

“除中央处理部件及输入与输出部件以外,各种部件还包括:

……

4.信号转换部件。输入时可将外来信号转换成机器能识别的信号;输出时可将机器处理后输出的信号转换成可在外部使用的信号”。

“Thunderbolt™主动光缆”是否可视为一种“信号转换部件”归入品目84.71?

或者说,由于“Thunderbolt™主动光缆”具有“将电信号转换成光信号或者将光信号转换成电信号”的功能,故将其按“接收、转换并且发送或再生声音、图像或其他数据用的设备”归入品目85.17?

就狸叔个人观点,还是倾向于将“Thunderbolt™主动光缆”视为“光缆”归入品目85.44项下。

因为,虽说上述“Thunderbolt™主动光缆”的接头中安装有多块复杂芯片和模组,并可实现信号增强、光电转换及错误侦测等功能。但是,从本质上来说,其主要功能仍然为“数据的传输”,而并非“信号的转换”或其它功能。

换句话说,“信号增强、光电转换及错误侦测功能”等功能,均是服务于或从属于“数据的传输”这项主要功能的。上述各种辅助功能的存在,其目的均是为了保证数据可以快速、准确的传输。

所以,个人认为,“Thunderbolt™主动光缆”应按其主要功能(即数据的高速传输介质)作为“光缆”归入品目85.44,而不能按具备一定程度数据传输能力的“数据转换装置”(图 4)归入品目84.71或85.17。

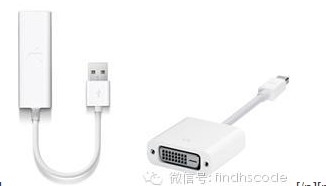

图 4 数据转换装置

当然,以上内容为作者个人观点,存在一定的主观性,仅供各位朋友参考。如能抛砖引玉,则善莫大焉。


 楼主| 发表于 2014-8-6 16:23:10 | 显示全部楼层
附件图片附件图片
发表于 2014-10-8 20:32:27 | 显示全部楼层
真的不错,是很好的参考
